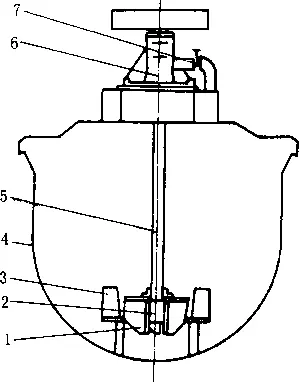

KYF (XCF) قسم کی نیومیٹک مکینکل ایجیٹیٹنگ فلٹیشن مشین کی ساخت

1—امپیلر 2—ہوا کا تقسیم کنندہ 3—اسٹیٹر 4—سلاٹ باڈی 5—سپنڈل 6—بیئرنگ باڈی 7—ہوا کا کنٹرول والو

فلوٹیشن مشین "U" شکل کے ٹرے جسم، ہالہ شافٹ انفلیٹنگ اور معلق اسٹیٹر استعمال کرتی ہے، خاص طور پر، ایک نئی قسم کا امپیلر۔ یہ ایک مخروطی امپیلر ہے جس کی بلیڈ زاویے پر جھکی ہوئی ہے۔ یہ ایک تیز رفتار سنٹریفیوجل پمپ کے پہیے کی طرح ہے۔ اس میں بڑی مقدار میں سلیوری، کم حرارت، کم توانائی کے استعمال اور سادہ ڈھانچہ ہوتا ہے۔ امپیلر چیمبر میں ایک مسام دار سیلینڈریک ہوا تقسیم کرنے والا بھی نصب کیا گیا ہے تاکہ ہوا کو زیادہ تر امپیلر بلیڈز میں پہلے سے یکساں طور پر پھیلنے کی اجازت دی جا سکے، جس سے سلیوری-ہوا کی رابطہ کی بڑی سطح مہیا ہوتی ہے۔

آپریشن کے دوران جب فلوٹیشن مشین کا امپیلر گھومتا ہے تو ٹینک میں موجود سلیری ٹینک کے نچلے حصے سے امپیلر کے بلیڈ کی طرف باہر سے کھینچی جاتی ہے، اور اسی دوران، بلور کی طرف سے فراہم کردہ کم پریشر ہوا خالی شافٹ اور امپیلر کے ہوا تقسیم کرنے والے سے گزرتی ہے۔ اس میں شامل ہو جاتی ہے۔ جب سلیری اور ہوا بلیڈز کے درمیان اچھی طرح سے مل جاتی ہیں، تو انہیں امپیلر کے اوپر کے حصے کے باہر سے جھک کر دھکیلا جاتا ہے، اور سٹیٹر کو مستحکم اور مکمل ٹروف میں داخل ہونے کے لیے درست کیا جاتا ہے۔ بلبلہ جھاگ کے استحکام کے علاقے کی طرف بلند ہوتا ہے، اور قیمت افزائش کے عمل کے بعد، جھاگ اوور فلو ویئر سے بہتا ہے اور جھاگ کے ٹینک میں داخل ہوتا ہے۔ سلیری کا ایک حصہ امپیلر کے نچلے حصے کی طرف بہتا ہے اور پھر امپیلر کے ذریعے ہلایا جاتا ہے تاکہ منرلائزڈ بلبلے بن سکیں، اور باقی سلیری نیچے کی طرف ٹروف میں بہتی ہے جب تک کہ وہ آخر کار ٹیلنگز میں تبدیل نہ ہو جائے۔
