FL螺旋分级机

电子邮件（[email protected]），我们将在24小时内回复您。

FL螺旋分级机

型号：潜水系列和高堰系列

螺旋直径：300-3000毫米

水槽长度：3000-14300mm

螺旋分级机是一种传统的分级设备，主要用于金属矿物加工，适用于湿法分级中的 slurry 密度和粒度，矿山作业中也可以用于流程去泥。

滚筒洗涤机也称为螺旋洗涤机，广泛用于清洗锰矿、铁矿和其他低品位矿石上的淤泥和污渍。它也适合清洗含有顽固不溶性粘土、砾石或软石的材料。该机器通过减速器驱动螺旋搅拌轴，以不同方向旋转，进入槽内的矿物通过水洗涤并被刀片强力搅拌。污水在槽的末端溢出，清洗后的矿物沿着刀片提升并在槽的开头排出。

联系我们

询价

特点

1. 沙反馈端配备了自动升降设备，取料装置从球磨机上移除。

节省大约1-1.5千瓦的电力来分类一吨。

3. 避免频繁修理铲斗。

4. 阻尼球磨机的小齿轮和大齿轮的不平衡冲击。

申请

铁矿石，铬矿石，硅砂，河沙，天然沙，铝土矿等。

2. 除泥和清洗沙子产品，硅砂。

3. 从砂石洗涤中脱水沙子。

封闭的循环，包括磨削和再磨削。

5. 旋流器下流的脱水。

6. 重介质致密化。

7. 洗矿矿石脱液。

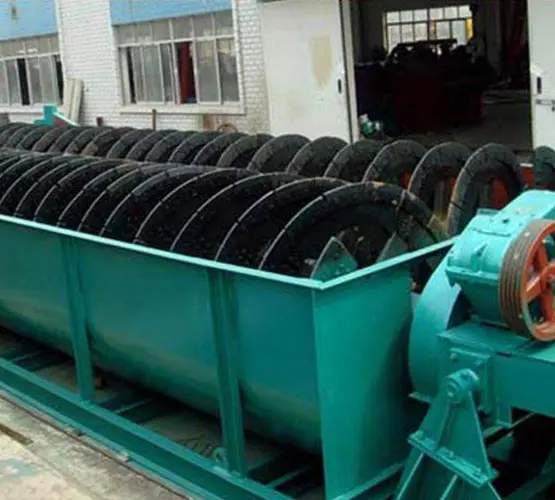

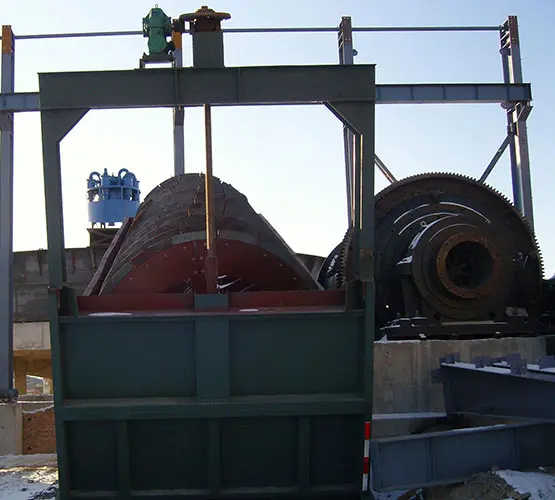

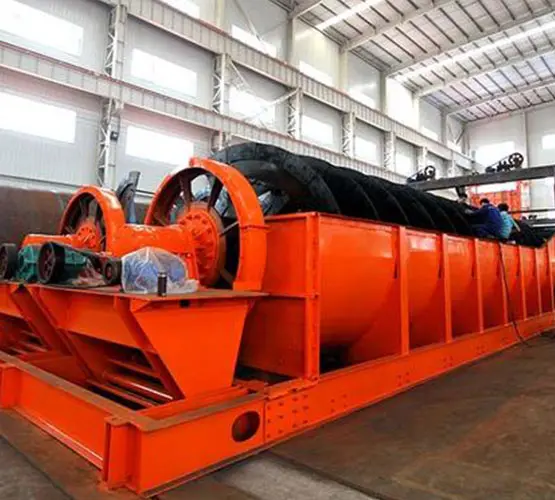

螺旋分级器由一个倾斜的槽组成，在槽内有一或两个轴装的钢带螺旋，或称螺旋，沿着槽底的长度缓慢旋转，且与槽底平行。螺旋不接触槽的底部或侧面。螺旋轴通过旋转，在槽池内产生轻微的搅动，并将沉淀的固体物料从槽中输送出去。螺旋延伸到槽池表面之外，使粗颗粒固体脱水。

（2）螺旋分级机的螺旋直径可达120英寸。这些分级机有三种型号，分别为100%、125%和150%螺旋潜水，配有直侧槽或改良的喇叭形或全喇叭形槽。所有尺寸和型号均可选择单螺旋、双螺旋或三螺旋。螺旋分级机提供了任何分级机中最大的沙子耙取能力。

(3) 罐体是一个带有坚固结构基础的重板。额外重型轴具有改进的浸没轴承。然而，最大的改进体现在驱动单元上，该单元经过加固并在所有其他分级机中进行了改进。特制的分级机减速器消除了通常在减速器轴承载小齿轮的地方出现的“悬臂”或悬臂载荷。分级机减速器具有与减速器基础一体的外部轴承，为斜齿轮提供了良好的对中。

（4）齿轮本身大大改进，因为它们是从具有切削齿的金属模具铸造而成。模具的精度和齿轮铸件的质量使得铸造齿轮具备切削齿的质量。齿轮啮合顺畅，容量大大增加，且相比其他螺旋分级机明显更安静。

（5）螺旋分级器的直径可达120英寸，提供三种罐型，单螺旋、双螺旋和三螺旋，三种螺旋浸入程度——灵活性使其能够为您的工作量身定制。请写信索取有关正确尺寸和类型的螺旋分级器的详细推荐，以经济有效地完成您的工作。

（1）根据固体颗粒尺寸不同和比重不同的原理，浆液中固体的沉降速度是不同的。

（2）细颗粒在溢流堰处排出，粗颗粒因螺旋的作用沉到底部，并从分级器的上端排出。

类型	模型	规格	螺旋直径（毫米）	螺旋旋转速度 (转/分钟)	水箱		处理能力 (吨/天)		驱动电机		电梯电机		重量 (千克)
类型	模型	规格	螺旋直径（毫米）	螺旋旋转速度 (转/分钟)	L （毫米）	W （毫米）	溢出 -翼数量	返回 -宁数量	模型	电力 (kw)	模型	电力 (kw)	重量 (千克)
高堰单螺杆	FLG-5	Ф500	500	10.5	4500	555	32	143~261	Y90L-6	1.1	手动驱动		1600
	FLG-7	Ф750	750	6.6	5500	830	65	256~564	Y132S-6	3			2900
	FLG-10	Ф1000	1000	66	6500	1112	85	473~1026	Y132M2-6	5.5			4400
	FLG-12	Ф1200	1200	6	6500	1372	155	1170~1600	Y132M2-6	5.5	Y90L-4	1.5	8800
	FLG-15	Ф1500	1500	2.5,4,6	8265	1664	235	1140~2740	Y160M-6	7.5	Y100L1-4	2.2	11680
	FLG-20	Ф2000	2000	3.6,5.5	8400	2200	400	3890~5940	Y160L-6/4	11/15	Y100L2-4	3	20450
	FLG-24	Ф2400	2400	3.6	9130	2600	580	6800	Y200L1-6	18.5	Y100L2-4	3	25650
	FLG-30	Ф3000	3000	3.2	12500	3200	890	11650	Y200L2-6	22	Y113M-4	4	37000
高溢流双螺旋	2FLG-12	Ф1200	1200	6	6500	2600	310	2340~3200	Y132M2-6	5.5×2	Y90L-4	1.5×2	15840
	2FLG-15	Ф1500	1500	2.5,4,6	8250	3200	470	2280~5480	Y160M-6	7.5×2	Y100L-4	2.2×2	22100
	2FLG-20	Ф2000	2000	3.6,5.5	8400	4280	800	7780~11880	Y160L-6/4	11×2 15×2	Y100L2-4	3×2	36400
	2FLG-24	Ф2400	2400	3.67	9130	5100	1160	13600	Y200L1-6	2×18.5	Y100L2-4	3×2	45874
	2FLG-30	Ф3000	300	3.2	12500	6300	1785	23300	Y200L2-6	2×22	Y112M-4	4×2	73030
浸没式单螺杆	FLC-10	Ф1000	1000	5	8400	1112	75	473~1026	Y132M2-6	5.5	手动驱动		6000
	FLC-12	Ф1200	1200	5,6,7	8400	1372	120	1170~1630	Y160M-6	7.5	Y100L1-4	2.2	11020
	FLC-15	Ф1500	1500	2.5,4,6	10500	1664	185	1830~2740	Y160M-6	7.5	Y100L1-4	2.2	15340
	FLC-20	Ф2000	2000	3.6,5.5	12900	2200	320	3290~5940	Y160L-6/4	11/15	Y100L2-4	3	29060
	FLC-24	Ф2400	2400	3.6	14130	2600	455	6800	Y180M-4	18.5	Y112M-4	4	37267
	FLC-30	Ф3000	3000	3.2	14300	3200	705	11650	Y200L-4	30	Y112M-4	4	43500
浸没双螺杆	2FLC-12	Ф1200	1200	6	8400	2600	240	2340~3260	Y160M-6	7.5×2	Y90L-4	1.5×2	19610
	2FLC-15	Ф1500	1500	2.5,4,6	10500	3200	370	2280~5480	Y160M-6	7.5×2	Y100L2-4	2.2×2	27450
	2FLC-20	Ф2000	2000	3.6,5.5	12900	4280	640	7780~11880	Y160L-6/4	11×2 15×2	Y100L2-4	3×2	50000
	2FLC-24	Ф2400	2400	3.6	14130	5100	910	13608	ZXY200L1-6	2×18.5	Y112M-4	4×2	65283
	2FLC-30	Ф3000	3000	3.2	14300	6300	1410	23300	ZXY200L2-6	2×22	Y112M-4	4×2	84870
